Spirit-OPA/NOPA Automated OPA
작성자 관리자
날짜 2023-01-02 21:28:48
◆고반복율 자동 OPA
◆Spirit-OPA: Collinear 타입
◆Spirit-NOPA: Non-collinear 타입
◆Spirit-NOPA-VISIR: 3-Photon Imaging 에 최적
제품정보
-
Spirit-OPA
- •High Repetition Rate Collinear OPA
- •고반복율 공선형 OPA
- •제조사: (미) MKS Spectra-Physics
Spirit-OPA 제품은 Spectra-Physics Spirit 고반복율 초고속 레이저를 펌프광으로 특수설계 되고 최적화된 공선형 OPA Collinear OPA (Optical Parametric Amplifier, 광파라메트릭증폭기) 입니다.
- 주요특징
- Spirit 초고속레이저 용으로 개발되고 최적화됨
- 1MHz 까지 고반복율
- 컴퓨터제어
- UV에서 IR 까지 극도로 넓고 빈틈이 없는 파장을 커버
- 고효율 SHG 내장 1040nm->520nm
- 모델 & 옵션

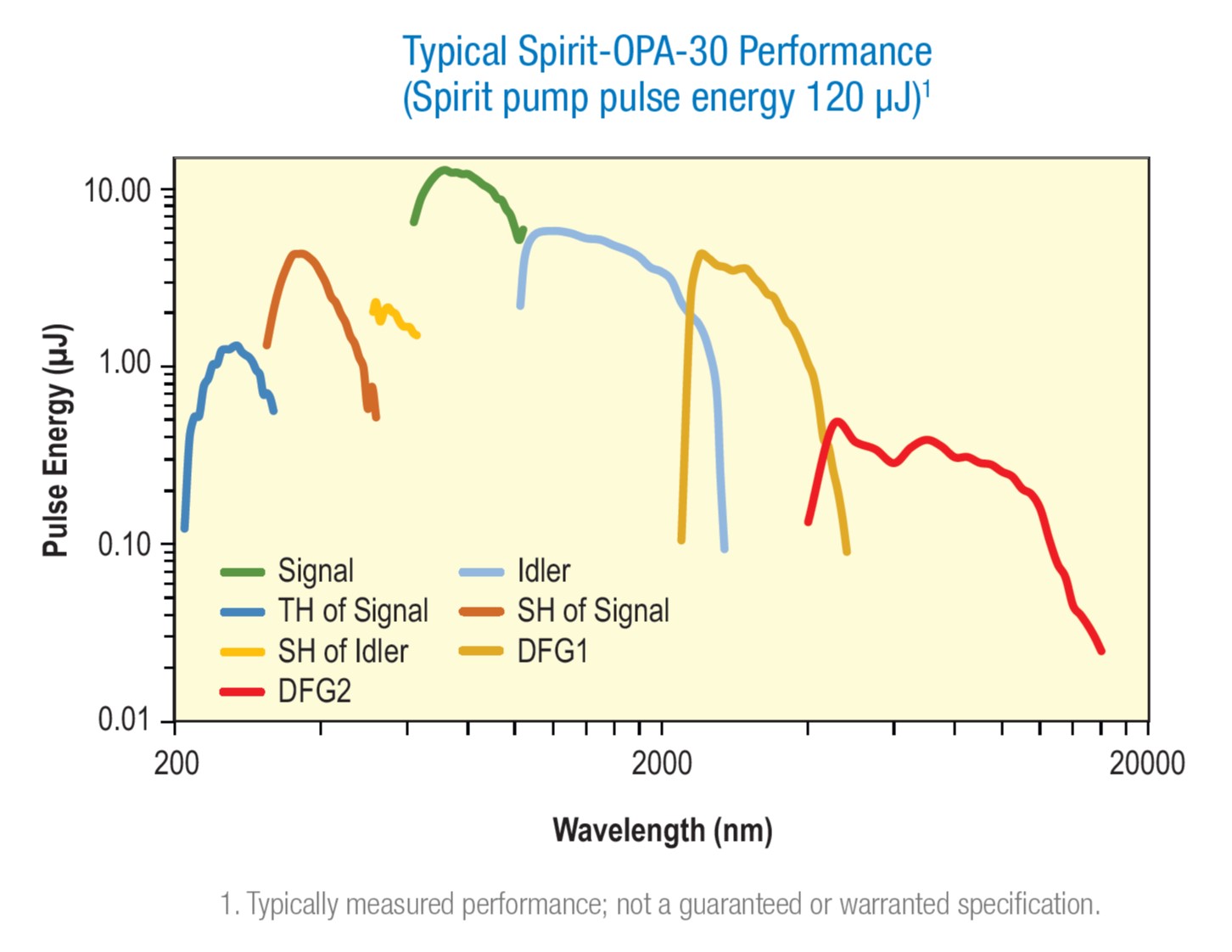

- •Spirit-OPA-30
- •파장: Signal 630-1020, Idler 1040-2600nm
- •변환효율: >12% (singnal+idler)
- •WEX 옵션
- •SHS: 315-510nm, 효율>2.4%
- •SHI: 520-630nm, 효율>2.4%
- •THS: 210-315nm, 효율>0.8%
- •DFG1: 2.2um-4.2um, 효율>3% @3.0um
- •DFG2: 4um-16um, 효율>0.2% @10um
- •펌프 요구사양: 1030 or 1040nm, 20uJ-120uJ, <30W, 350fs
제품정보
-
Spirit-NOPA
- •High Repetition Rate Non-Collinear OPA
- •고반복율 비공선형 OPA
- •제조사: (미) MKS Spectra-Physics
Spirit-NOPA 제품은 Spectra-Physics Spirit 고반복율 초고속 레이저를 펌프광으로 특수설계 되고 최적화된 비공선형 OPA Non-collinear OPA (Optical Parametric Amplifier, 광파라메트릭 증폭기) 입니다. Spirit 레이저의 IR, SHG, THG 파장으로 각각 펌프되는 Spirit-NOPA-IR, Spirit-NOPA-2H, Spirit-NOPA-3H 제품군들로 UV 에서 NIR 파장대의 극초단 펄스를 제공합니다. OPA 메카니즘 상, 비공선형 OPA 는 공선형 OPA 에 비해 훨씬 짧은 펄스폭을 생성하기 때문에 높은 피크파워가 요구되는 응용분야 적합합니다.

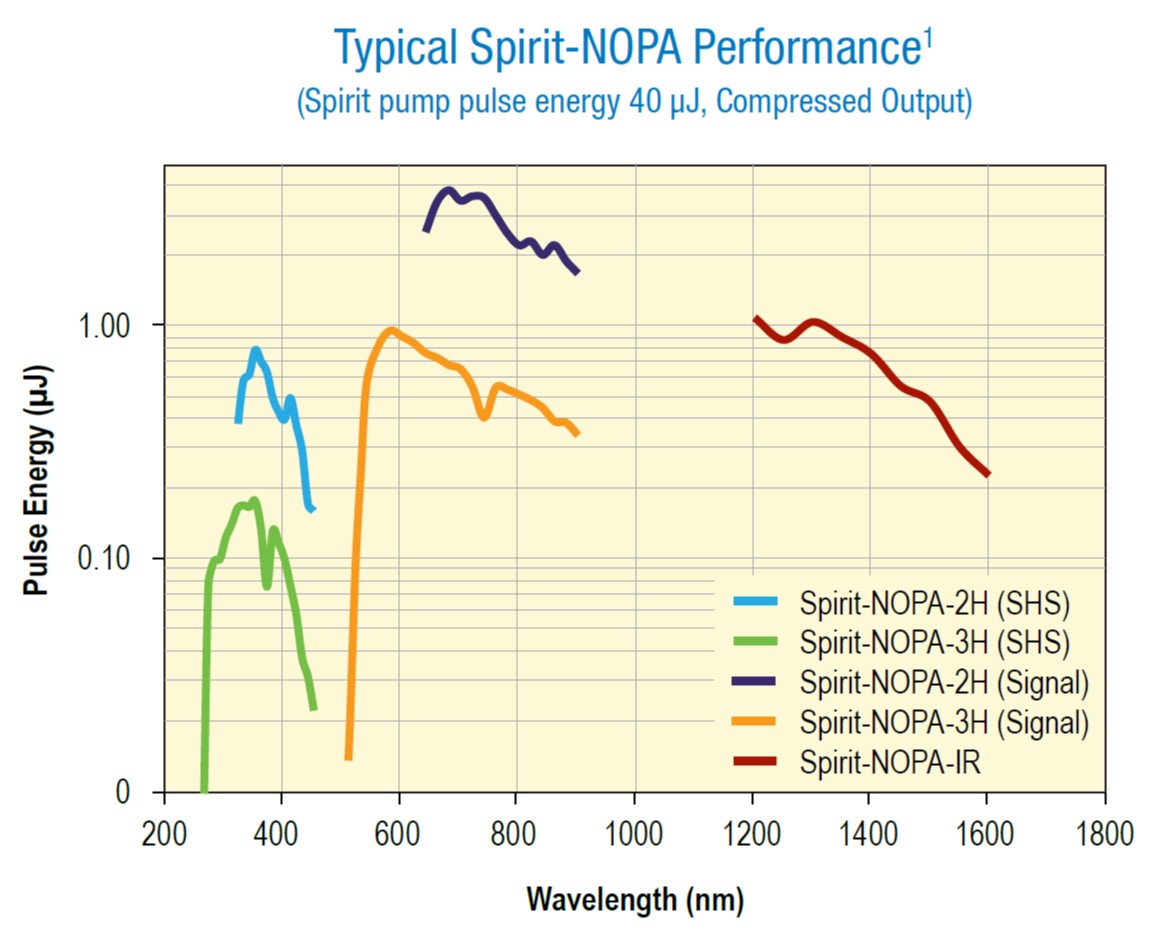

- 모델 & 옵션
- •Spirit-NOPA-3H
- •파장: 520-900nm, 에너지* 0.5uJ@580nm & 0.25uJ@700nm, 펄스폭<30fs @530-670nm, <80fs @670-800nm
- •SHG 옵션: 260-450nm, 0.05uJ @290nm
- •펌프요구사양: 12-120uJ @1030nm or 1040nm, <8W, ss-1MHz
- •Spirit-NOPA-2H
- •파장: 650-900nm, 에너지* 3uJ @700nm & 1.2uJ @850nm, 펄스폭<30fs @700-850
- •SHG 옵션: 325-450nm, 0.3uJ @350nm
- •펌프요구사양: 10-120uJ @1030nm or 1040nm, <8W, ss-1MHz
- •Spirit-NOPA-IR
- •파장: 1200-1600nm, 에너지* 0.6uJ@1300nm & 0.3uJ@1500nm, 펄스폭<80fs @1200-1600nm
- •SHG 옵션: 600-800nm, 0.06uJ @650nm
- •펌프요구사양: 10-120uJ @1030nm or 1040nm, <16W, ss-1MHz
- * 펌프레이저의 펄스에너지=40uJ 일때 NOPA 출력 펄스에너지 입니다.
제품정보
-
Spirit-NOPA-VISIR
- •High Repetition Rate Non-Collinear OPA for 3-Photon Imaging
- •3-광자 이미징용 고반복율 비공선형 OPA
- •제조사: (미) MKS Spectra-Physics
Spirit-NOPA-VISIR 제품은 Spectra-Physics Spirit-1030-100/70 고반복율 펨토초레이저에 맞춤 설계된 비공선형 non-collinear OPA 입니다. 특히 3-광자여기 형광현미경 (3-photon excitation fluorescence microscopy) 응용에 적절한 파장대의 극초단 펄스를 수 MHz 의 고반복율로 제공하기 때문에 신경과학 (Neuroscience) 분야의 이상적인 초고속 광원으로 간주됩니다.
- 모델 & 옵션

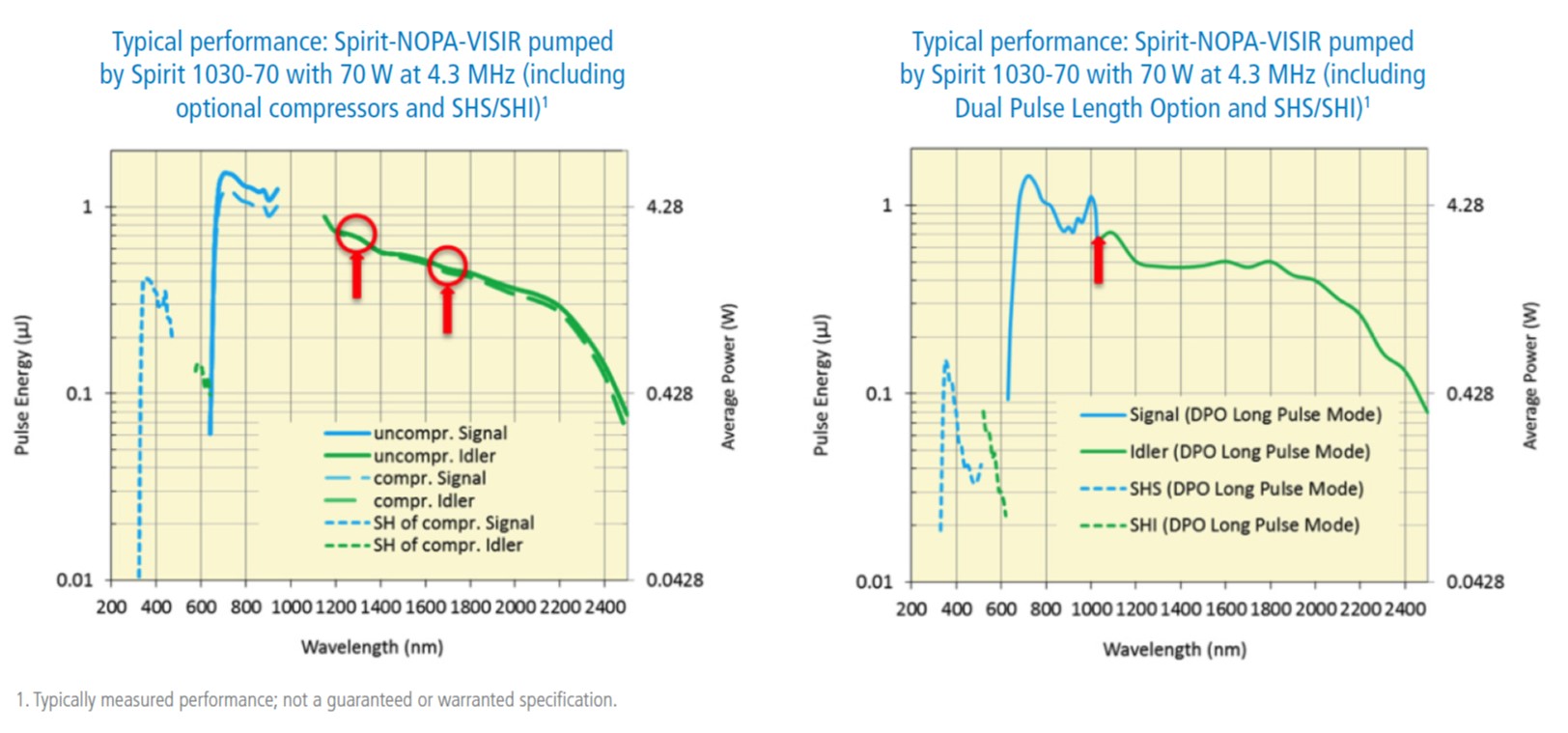

- •Spirit-NOPA-VISIR
- •튜닝범위: signal 650-900nm, idler 1200-2500nm
- •변환효율: >10% at 20uJ pump (signal+idler)
- •펄스폭 <350fs (uncompressed)
- •펄스압축기 옵션
- •Signal 광 압축: 펄스폭<70fs (650-900nm), 투과율>65%
- •Idler 광 압축: 펄스폭<100fs (1200-2000nm), 투과율>80%
- •SHG 옵션
- •SHS: 325-450nm, 효율>10%
- •SHI: 600-700nm, 효율>10%
- •Long Pulse Mode 옵션 (uncompressed)
- •튜닝범위: signal 650-1025nm, idler 1040-2500nm
- •펌프레이저 옵션
- •Spirit-1030-100
- •Spirit-1030-70
