Spitfire Ace Advanced Ti:sapphire Regenerative Amplifiers

작성자 관리자 날짜 2023-01-02 20:31:37
◆Ti:sapphire 증폭기 ◆펨토초 <35-120fs ◆피코초 <1ps ◆최대 16W, 14mJ ◆1kHz, 5kHz, 10kHz
제품정보
  • Spitfire Ace, Ace PA

  • Advanced Ti:sapphire Regenerative Amplifiers
  • Ti:sapphire 재생증폭기
  • •제조사: (미) MKS Spectra-Physics



Spectra-Physics Spitfire Ace 시스템은 오리지널 Spitfire 레이저로부터 출발, Spitfire Pro, Spitfire Pro XP 를 거쳐 기술적 도약을 거듭하면서 현재의 Spitfire Ace 버전에 이르러 기술적으로 가장 첨단을 달리는 상용 Ti:sapphire 증폭기이자 동시에 업계의 최정상을 지켜온 플래그쉽 증폭기 시스템입니다. 특허기술인 Ace 캐비티 디자인을 장착함으로써 장시간 성능보증, 낮은 노이즈, 매일매일 운용의 신뢰성을 제공하며, 이들 특징들로 말미암아 가장 높은 요구수준의 초고속 응용분야 적용을 위한 OPA와 비선형 파장변환에서 일관된 성능을 가지게 됩니다.

Spitfire Ace 증폭기는 극초단 펄스증폭의 표준인 처프펄스증폭 CPA (Chirped Pulse Ampilfication) 테크닉을 적용하고 있습니다. 내부는 입력 시드빔의  펄스폭확대기 (Pulse Stretcher), 확대된 시드펄스의 Ti:sapphire 재생증폭기 RA (Regenerative Amplifier), 증폭된 펄스의 펄스압축기 (Pulse Compressor) 가 단계적으로 구성됩니다. 증폭기의 완전한 시스템은 시드빔을 제공하는 MaiTai-SP, Element 2 같은 초고속 Ti:sapphire 오실레이터와 증폭기의 Ti:sapphire 결정에 게인을 제공하는 Ascend 펌프레이저로 구성됩니다.

Spitfire Ace PA 증폭기는 보다 더 큰 펄스에너지를 출력하기 위하여 Spitfire Ace 의 재생증폭기 출력을 증폭하기 위한 멀티패스증폭 MPA (Mulit-Pass Amplifiaction) 방식의 Ti:sapphire 파워증폭기 PA (Power Amplifier) 단이 추가되어 있습니다. 파워증폭기는 별도의 Ascend 펌프레이저로 펌프됩니다.



주요특징

  • • 혁신적인 Ace 재생공진기 설계
  • • 출력>8W, >16W (w/PA)
  • • 뛰어난 빔모드 품질 (M2 <1.3)
  • • 디지털 동기 전자회로
  • • 업계에서 가장 전문가 팀에 의한 서포트



모델&옵션

  • •Spitfire Ace: 795-805nm, <35fs/<120fs/<1ps, 7W@1kHz/8W@5kHz/7W@10kHz
  • •Spitfire Ace-PA-40: 780-820nm, <40fs, 13W@1kHz/16W@5kHz/14W@10kHz
  • •Spitfire Ace-PA-100: 780-820nm, <120fs, 14W@1kHz/16W@5kHz/14W@10kHz
  • •공통: Contrast >1000:1 (pre-pulse), >100:1 (post-pulse), TEMoo, 선편광
  • •Seeder: MaiTai-SP (별도)
  • •Pump: Ascend 40, Ascend 60 (별도)
  • •Closed-loop chiller: 공용 (별도)



제품구성

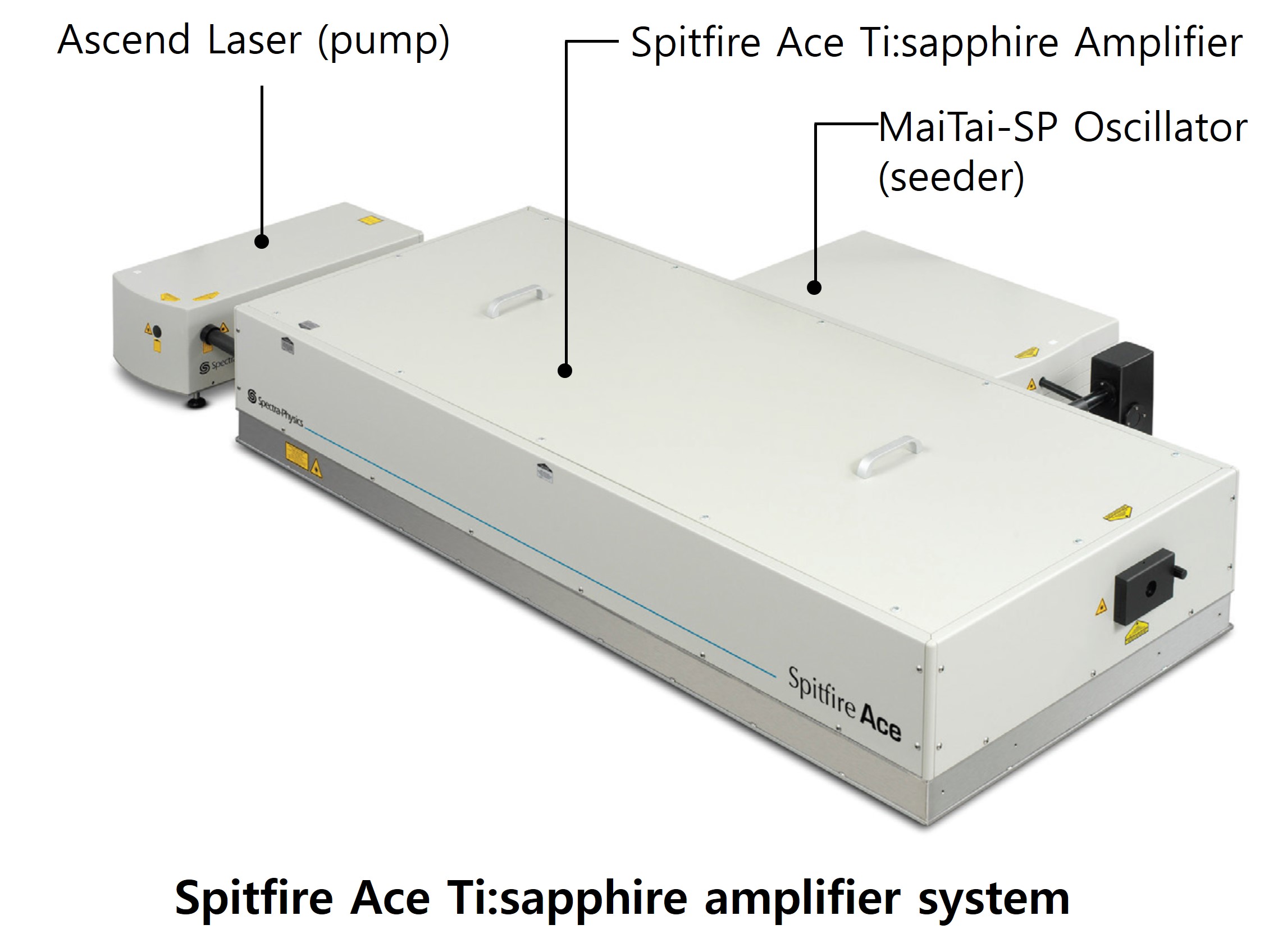

  • Spitfire Ace Amplifier System
  •

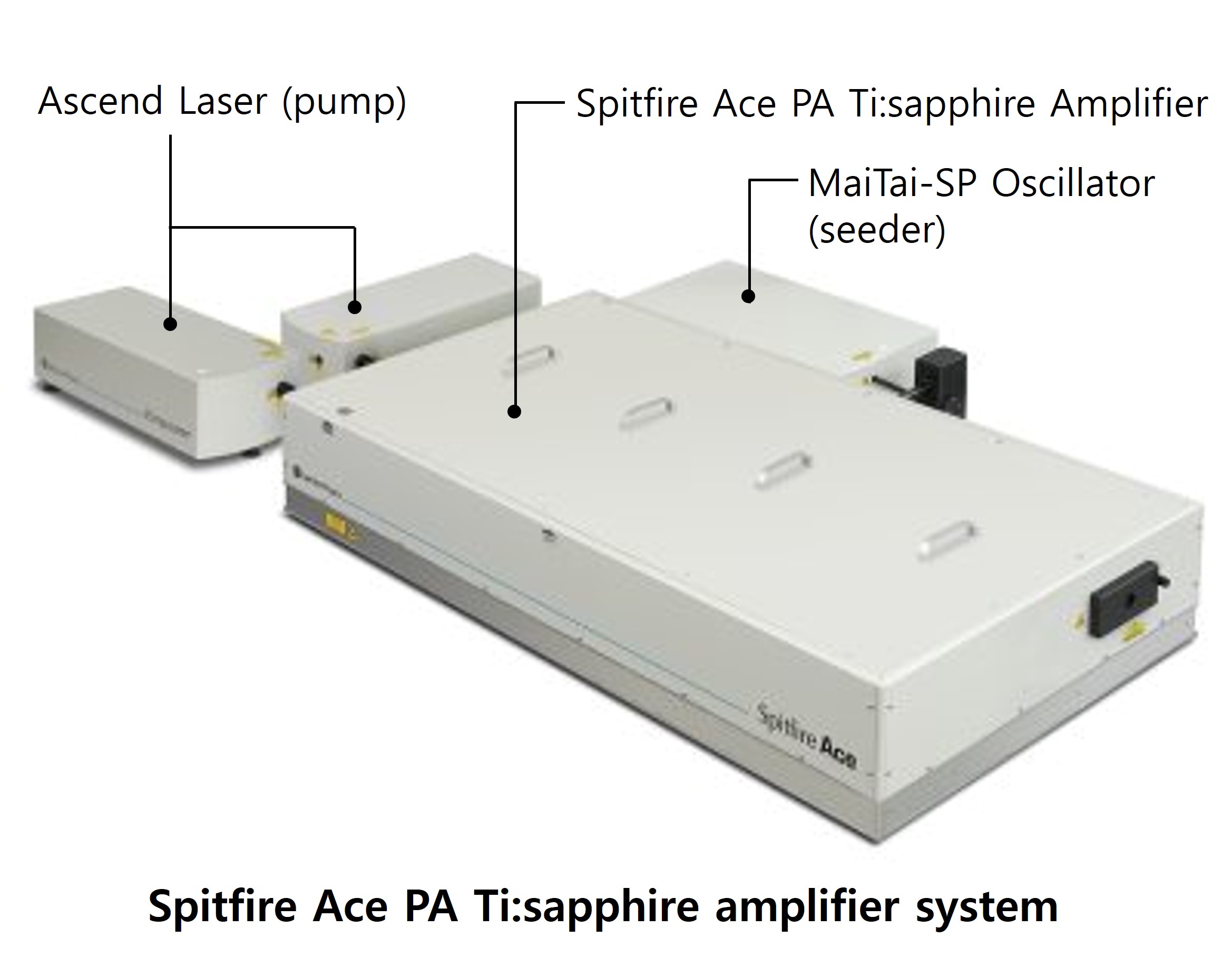

  • Spitfire Ace PA Amplifier System
  •



제품응용

응용분야

  • • Multicolor pump-probe spectroscopy
  • • Coherent control
  • • Nonlinear optics
  • • 2D IR spectroscopy
  • • Four-wave mixing spectroscopy
  • • High harmonics generation
  • • Optical parametric amplification
  • • Material processing



관련제품

  • SHG, THG 하모닉모듈
  •   •당사는 Spitfire Ace 용 하모닉모듈을 개발 공급중 입니다.
  •   •출력 파장은 400nm, 267nm 입니다.
  •   •자세한 사항은 당사에 문의하십시오.
  •
  • Topas Prime OPA
  •   •제품목록에서 참조하십시오
