◆VGEN-SP IR 레이저
◆SPFL-532 Green 레이저
◆나노초펄스
IR 펄스
-

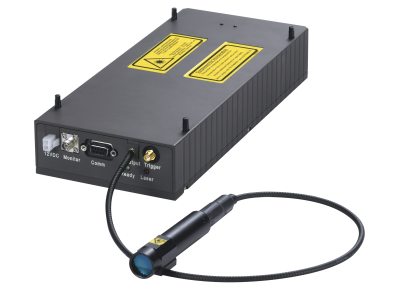

VGEN-SP
- •Short-Pulse Yb Fiber Lasers
- •숏펄스 Yb 광섬유 레이저
- •제조사: (미) MKS Spectra-Physics
VGEN-SP 모델은 기술적으로 높은 수준이 요구되는 LIDAR, 거리측정 응용분야에서 최상위 성능을 제공합니다. MOPA (Master Oscillator Power Amplifier) 구성의 이 Yb 광섬유레이저는 안정적인 성능을 위하여 넓은 반복율 범위에서 일정한 피크파워를 제공합니다. 고퀄러티의 빔, 낮은 빔발산각, 높은 피크파워, 고에너지펄스, POD (pulse-on-demand) 트리거, E-Pulse 펄스에너지 제어 기능의 VGEN-SP 제품은 경쟁적인 가격 대비 사양의 전 범위를 제공합니다.
주요특징
- ✓ 평균파워 20W 까지
- ✓ 피크파워 40kW 까지
- ✓ 반복율 35–2000 kHz (tunable)
- ✓ Pulse-On-Demand (POD) 트리거
- ✓ E-Pulse 펄스에너지 제어기능
- ✓ 좁은 선폭 <100 pm
- ✓ 고도 8,000 m (35.6 kpa) 까지 테스트
- ✓ 고반복율, 고속 스캐닝과 고속 데이터 수집
- ✓ MIL-STD-801F Method 500.4 군용규격 준수
모델&옵션
- •VGEN-SP-NL-25-10: 10W, 35-1,000kHz, pp 25kW
- •VGEN-SP-NL-25-20: 20W, 35-1,000kHz, pp 25kW
- •VGEN-SP-NL-40-20: 20W, 35-700kHz, pp 40kW
- •VGEN-SP-NL-POD-25-20: 20W, 35-2,000kHz, pp 25kW
- •공통: 1064nm, bw<0.1nm, 펄스폭<3ns, 빔직경~6mm, M2<1.3
- •공통: 광섬유 50cm, 자중 2.3kg-2.4kg, 전원 DC12V

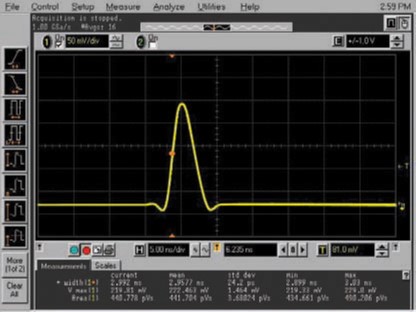

- •펄스파형
Green 펄스
-

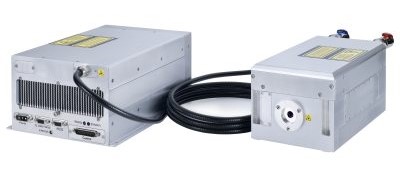

SPFL-532
- •Tunable Short-Pulse Green Fiber Lasers*
- •펄스폭 가변형 그린 광섬유레이저
- •제조사: (미) MKS Spectra-Physics
SPFL-532 시리즈 펄스 그린 광섬유 레이저 (532nm)는 최첨단 기술을 통합하여 태양전지 제조, 마이크로 머시닝, 실리콘 스크라이빙, 정밀 가공, 유리 가공, 박막 절단 등에 필요한 정밀도가 높은 응용 분야에서 최고의 성능을 제공합니다.
SPFL 532 레이저는 선형 편광 이터븀 광섬유가 장착된 스마트하고 유연한 MOPA 구조에 제2고조파 발생(SHG) 모듈을 접목하여 회절한계에 근접한 Green 파장의 40W 출력을 제공합니다.
제품은 높은 펄스 반복률(2MHz까지 가능한 PRF on-the-fly), 가변 가능한 짧은 펄스폭(<3ns) 그리고 높은 피크파워를 제공하여 공정 효율을 최대화하고 높은 생산성을 실현합니다. Pulse On Demand (POD) 기능을 결합한 SPFL 532는 가장 까다로운 응용에 놀라운 민첩성과 유연성을 제공합니다.
주요특징
- ✓ 평균출력 40 W 까지
- ✓ 펄스폭 3–50 nsec (가변 가능)
- ✓ 펄스에너지 180 µJ 까지 (40 W 버전에서는 150 µJ)
- ✓ 높은 빔 품질 (M2<1.2)
- ✓ 싱글숏 트리거부터 2000 kHz 까지의 펄스반복률
- ✓ 2000 kHz 까지 생성 가능한 내부 발진기
모델&옵션
- •SPFL 532-20: 20W, ss-1,200kHz, max 180uJ, 공냉
- •SPFL 532-40: 40W, ss-2,000kHz, max 150uJ, 수냉
- •공통: 532nm, 펄스폭 3-20ns @100uJ, 3-50ns @150uJ, 선편광, 빔직경~2.8mm, M2<1.2
- •공통: 광섬유 3m, 전원 DC24V
*이 제품의 R&D 용도를 제외한 가공용, OEM용 응용분야는 MKS Spectra-Physics 한국지사에 문의하십시오.
제품응용
- VGEN-SP

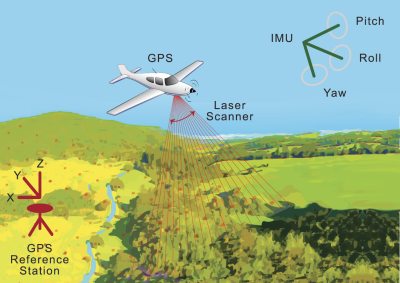

- •LiDAR & LADAR
- •거리측정
- •분광
- SPFL 532
- •태양전지, 실리콘 스크라이빙과 가공
- •유리 가공
- •마킹
- •미세 재료 가공
- •마이크로-머시닝
- •스크라이빙
- •박막 절단
- •금과 구리 가공
- •의료
- •엔터테인먼트 및 디스플레이
- •보안과 국방
